Bộ nắp hố ga TP-KVANT-01

Mã sản phẩm: TP-KVANT-01

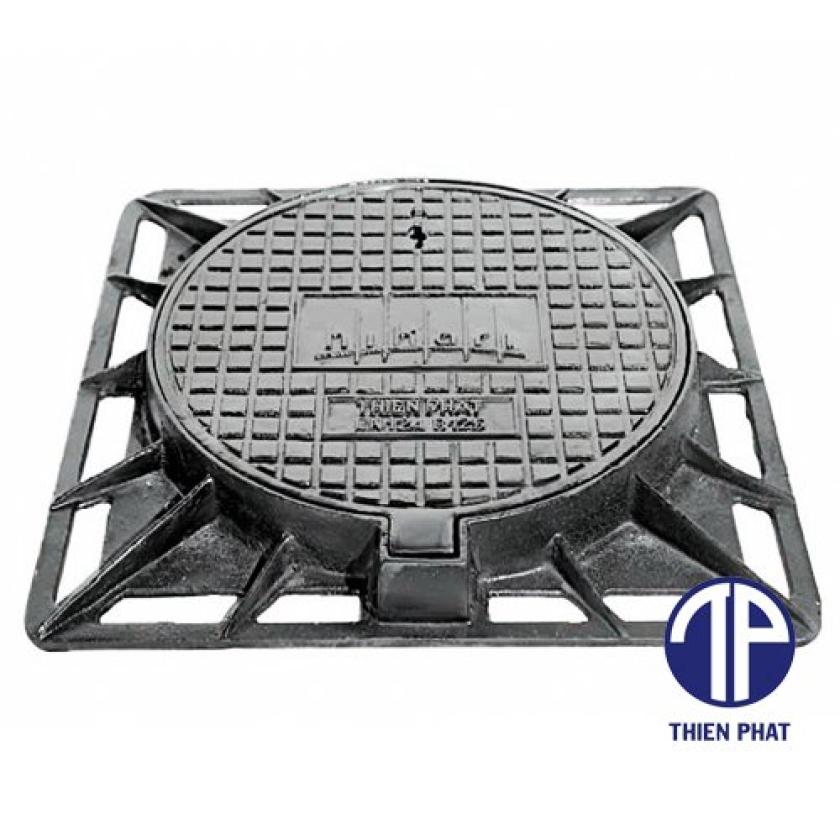

Bộ nắp hố ga với phần khung vuông nằm âm trong bê tông và nắp tròn kín, có bản lề.
Sản phẩm được đúc bằng gang cầu mác 500-7, có khả năng chịu tải trọng lớn, đáp ứng tất cả các yêu cầu tải trọng từ B125 - C250 - D400 - E600 đến F900 phù hợp Tiêu chuẩn Quốc tế EN124 về nắp hố ga.
Bề mặt khắc họa hoa văn sắc nét, thiết kế theo yêu cầu riêng của khách hàng.

Thông tin sản phẩm

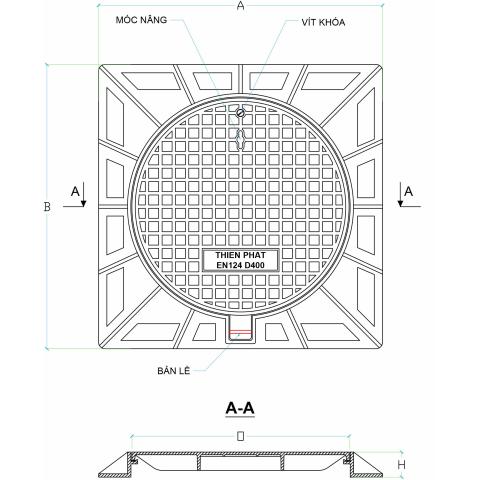

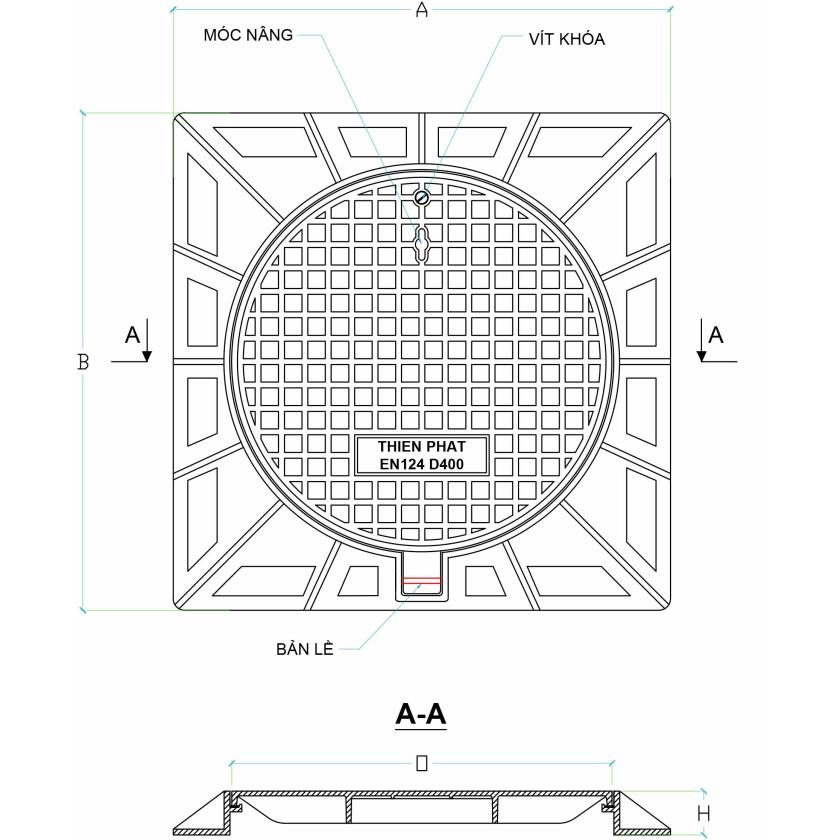

STT	Kích thước khung (AxB)	Chiều cao (H)	Đường kính nắp (O)	Tải trọng
1	850 x 850	70-100	Ø650	B125;C250;D400;E600;F900
2	750x750	70	Ø600	B125;C250;D400
3	900x900	70-100	Ø700	B125;C250;D400;E600;F900
4	1000x1000	70-100	Ø800	B125;C250;D400;E600;F900

Bộ khung và nắp hố ga với phần khung vuông nằm âm trong bê tông và nắp tròn kín, có bản lề đóng mở kết nối giữa khung và nắp, có khả năng chống mất trộm nắp gang. Sản phẩm phù hợp để lắp với hố thông thủy hình tròn có kích thước nhỏ hơn kích thước nắp để phần chịu lực của bộ nắp hố ga được đặt êm trên bê tông. Đây là thiết kế "cổ điển" và phổ biến nhất trên tất cả các bản vẽ thiết kế nắp hố ga cho hạ tầng kỹ thuật tại Việt Nam.
Giữa khung và nắp được thiết kế rãnh lắp gioăng cao su tăng độ kín khít, hỗ trợ giảm mùi và chống cập kênh. Hệ 2 gioăng (double-seal) sẽ không phù hợp để thiết kế cho bộ nắp có bản lề. Nếu cần hạn chế tối ưu nên ưu tiên sử dụng bộ nắp không có bản lề.
Các kích thước ở bảng trên là kích thước phổ thông để tham khảo và ưu tiên. Sản phẩm có thể được thiết kế và sản xuất theo kích thước yêu cầu riêng của khách hàng với số lượng phù hợp để chế tạo khuôn mẫu mới.
Bề mặt thiết kế lớp chống trơn trượt và được sơn đen. Hoa văn trên bề mặt nắp hố ga có thể thiết kế theo yêu cầu riêng của khách hàng.
- Hoa văn ô vuông đơn giản hiện đại khắc tên của nhà sản xuất THIÊN PHÁT cùng với mác tải trọng là cam kết đồng hành và bảo hành của nhà sản xuất khẳng định chất lượng của sản phẩm đi cùng dự án.
- Hoa văn khắc họa logo và tên của dự án/ chủ đầu tư tạo những dấu ấn đậm nét, riêng biệt cho những con đường tại các khu đô thị, các khu dân cư và khu nghỉ dưỡng lớn.
- Hoa văn đúc liền trên mặt nắp bằng chất liệu gang cầu mác 500-7 tạo nên độ sắc nét, không bị mài mòn hay bong tróc mà bền vững qua mưa nắng và theo thời gian.
Mặt dưới của nắp hố ga được thiết kế hệ gân chịu lực phù hợp với vật liệu gang cầu mác 500-7 và yêu cầu tải trọng của sản phẩm từ B125 - C250 - D400 - E600 đến F900 phù hợp Tiêu chuẩn Quốc tế EN124 về nắp hố ga.
